Расчет фланцевых соединений
Введите параметры для расчета
Технологические параметры
Направление давления:
Внутреннее давление
Наружное давление
Расчетное давление, МПа:
Расчетная температура, град:
Коэффициент прочности сварных швов
Параметры фланцевого соединения
Тип соединения:
Фланец-фланец
Фланец-заглушка
Тип фланца
Приварной встык
Плоский приварной
Уплотнительная поверхность
Плоский
Впадина
Выступ
Паз
Шип
Под металлическую прокладку
Установить размеры по ГОСТ
Диаметр внутренний D, мм
Диаметр наружный Dн, мм
Высота фланца h, мм
Длина конической втулки l1, мм
Длина цилиндрической втулки l0, мм
Толщина конической втулки s1, мм
Толщина цилиндрической втулки s0, мм
Толщина стенки трубы s, мм
Суммарная прибавка, мм
Тип материала:
Углеродистая сталь
Хромистая сталь
Аустенитная сталь
Марка стали:
Выберите материал
Тип проката:
Выберите тип проката
Тип фланца
Приварной встык
Плоский приварной
Уплотнительная поверхность
Плоский
Впадина
Выступ
Паз
Шип
Под металлическую прокладку
Установить размеры по ГОСТ

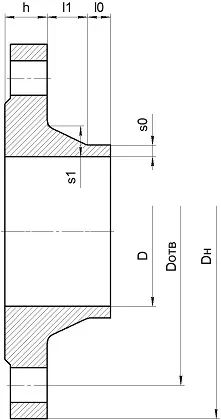

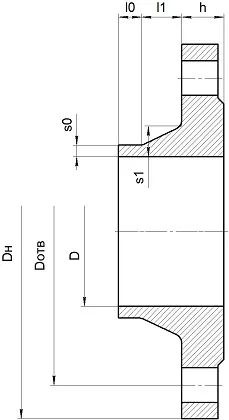

Диаметр внутренний D, мм
Диаметр наружный Dн, мм
Высота фланца h, мм
Длина конической втулки l1, мм
Длина цилиндрической втулки l0, мм
Толщина конической втулки s1, мм
Толщина цилиндрической втулки s0, мм
Толщина стенки трубы s, мм
Суммарная прибавка, мм
Тип материала:
Углеродистая сталь
Хромистая сталь
Аустенитная сталь
Марка стали:
Выберите материал
Тип проката:
Выберите тип проката
Тип фланца
Заглушка
Уплотнительная поверхность
Плоский
Впадина
Выступ
Паз
Шип
Под металлическую прокладку
Установить размеры по ГОСТ
Диаметр наружный Dн, мм
Диаметр отверстий Dотв, мм

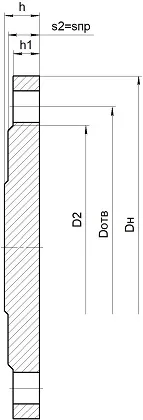

Диаметр утоненой части D2, мм
Толщина тарелки h1, мм
Толщина тарелки s2, мм
Минимальная толщина тарелки sпр, мм
Общая толщина заглушки h, мм
Суммарная прибавка, мм
Тип материала:
Углеродистая сталь
Хромистая сталь
Аустенитная сталь
Марка стали:
Выберите материал
Тип проката:
Выберите тип проката

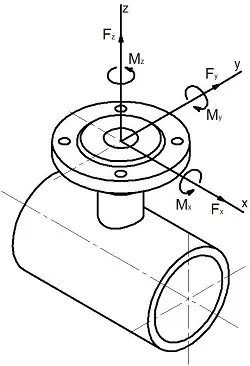

Задать внешние нагрузки
Параметры крепежа
Диаметр шпилек, мм
6
8
10
12
16
20
22
24
27
30
36
42
48
52
56
60
64
68
72
76
80
85
90
95
100
105
110
115
120
125
130
140
150
160
Количество шпилек
Диаметр болтовой окружности (Dотв), мм
Материал шпилек
Выберите материал шпилек
20Х13
10
20
25
30
35
40
14Х17Н2
35Х
40Х
38ХА
20ХН3А
30ХМА
25Х1МФ
25Х2М1Ф
18Х12ВМБФР
37Х12Н8Г8МБФ
12Х18Н10Т
10Х17Н13М2Т
45Х14Н14В2М
ХН35ВТ
08X15Н24ВА4ТР
07Х16Н16
07X21Г7АН5
Д16
Параметры прокладки
Принять стандартные размеры
Диаметр прокладки наружный (Dпр.н.), мм
Ширина прокладки (bпр.), мм
Толщина прокладки (hпр.), мм
Материал прокладки
Выберите материал прокладки
Паронит по ГОСТ 481
Резина по ГОСТ 7338 с твердостью по Шору А до 65 единиц
Резина по ГОСТ 7338 с твердостью по Шору А более 65 единиц
Картон асбестовый по ГОСТ 2850
Фторопласт 4
Терморасширенный графитовый материал (типа «Графлекс») с обтюратором
Терморасширенный графитовый материал (типа «Графлекс») без обтюратора (h = 2 мм)
Алюминий марки АД по ГОСТ 21631
Латунь марки Л63 по ГОСТ 2208
Сталь марки 05кп по ГОСТ 9045
Асбест по ГОСТ 2850 в оболочке из алюминия
Асбест по ГОСТ 2850 в оболочке из меди и латуни
Асбест по ГОСТ 2850 в оболочке стали 05КП
Асбест по ГОСТ 2850 в оболочке стали 12Х18Н10Т
Спирально-навитая с лентой из нержавеющей стали
Спирально-навитая с лентой из углеродистой стали
Сталь марки 08X13 по ГОСТ 5632
Сталь марки 08X18Н10Т по ГОСТ
Паронит по ГОСТ 481 для сред с высокой проникающей способностью
Терморасширенный графитовый материал (типа «Графлекс») без обтюратора (h = 3 мм)
Рассчитать
